AT-6030 寻线仪
功能：

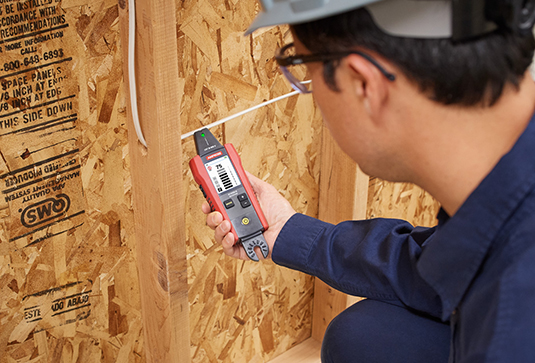

• 定位及跟踪地板、墙壁和天花板内的带电和不带电线缆
• 定位短路和开路
• 识别断路器和保险丝（带电和不带电）
• 跟踪0至600V交直流电路
| 发射器 | 接收器 | |
|---|---|---|
|
模式匹配 |
Hi / Low | 快速扫描 |
| Hi / Low | 精密跟踪 | |

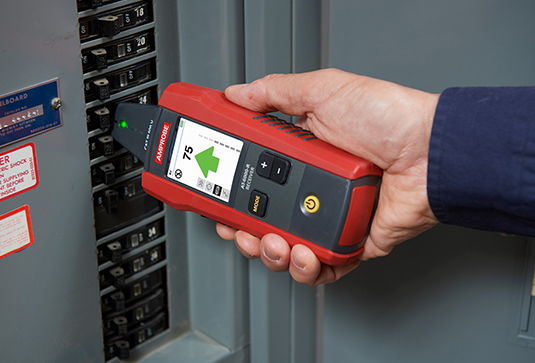

| Hi / Low | 断路器定位 | |
| 无需发射器 | NCV非接触检测 |
最大测试距离：6m（露天）

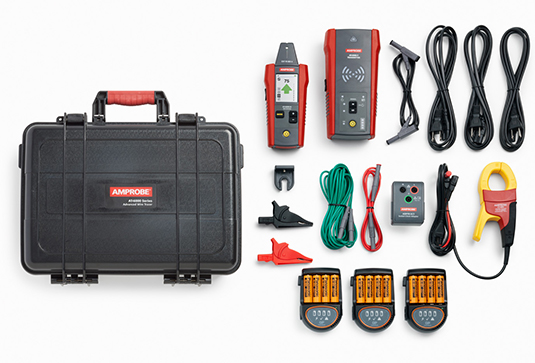

AT-6000系列寻线仪包括一个接收器和发射器，接收器的智能传感器能够即时显示墙壁、地板及天花板内隐藏的带电线缆的位置和方向。在宽大明亮的LCD彩色显示屏上可以清晰看到线缆的方向。发射器提供两种自动选择频率模式，优化跟踪带电和不带电线路，以及三种功率模式（高、低、信号钳），支持各种各种的测试环境。
测试方法：

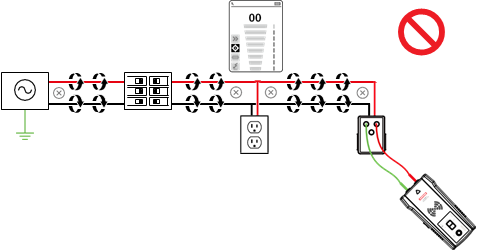

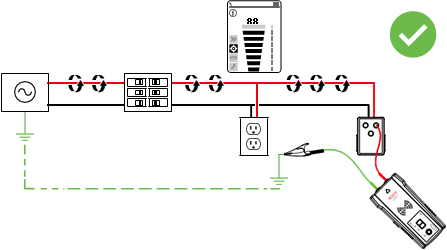

• 红线接被测线路，黑线要进行独立接地（独立接地：水管、接地钉、建筑的金属结构或其他电路的接地连接）
• 测试过程中要不断90°旋转接收器，并根据信号强弱及环境因素来调整接收器的信号接收强度
• 根据接收器信号强度变化来改变发射器发射信号的强度（Hi/Low）
• 为获得最佳效果，使接收器距离发射器及其测试线至少90cm，最大程度减小信号干扰。
| 特征 | AT-6000-R | AT-6000-T | CT-400 |
|---|---|---|---|
| 测量类别 | CAT III 600 V | CAT III 600 V | CAT IV 600 V, CAT III 1000 V |
| 工作电压 | 0至600 V AC/DC | 0至600 V AC/DC | 0至1000 V AC |
| 工作频率 | 带电：6.25 kHz
不带电：32.768 kHz |
带电：6.25 kHz
不带电：32.768 kHz |
查线：32.768 kHz 交流电流测量： 45 Hz至400 Hz |
| 危险电压检测 | 参见NCV检测 | > 30 V AC/DC | N/A |
| 信号指示 | 数字条形图和音频 | LED和音频 | N/A |
| 响应时间 | 探针传感器(带电/不带电)：
500 ms NCV：500 ms 电池电压监测：5 s |
相电压监测：1 s
电池电压监测：5 s |
瞬时 |
| 信号电流输出
(典型值) |
N/A | 带电电路：
高信号模式：60 mA RMS 低信号模式：30 mA RMS 不带电电路： 高信号模式：130 mA RMS 低信号模式：40 mA RMS 环路模式：160 mA RMS |
1 mA/A，
用万用表测量交流电流时 |
| 信号电压输出
(标称值) |
N/A | 不带电电路：
低：29 V RMS、120 Vp-p 高：33 V RMS、140 Vp-p 使用CT-400： 环路模式：31 V RMS、120 Vp-p |
不带电电路：
2.4 V RMS、24 Vp-p |
