产品特色
ACD-50NAV / ACD-51NAV / ACDC-52NAV钳形表可测量600A交流电流，ACDC-53NAV / ACDC-54NAV 钳形表可测量高达1000 A交流电流、高达1000 V交直流电压，拥有可测量粗大导体的宽钳口。
该钳型万用表非常适合工业电力监测以及检验系统状态。此款钳型表提供齐全的诊断功能，包括相序、功率和功率因数、总谐波畸变和各次谐波、浪涌电流和低通滤波器。

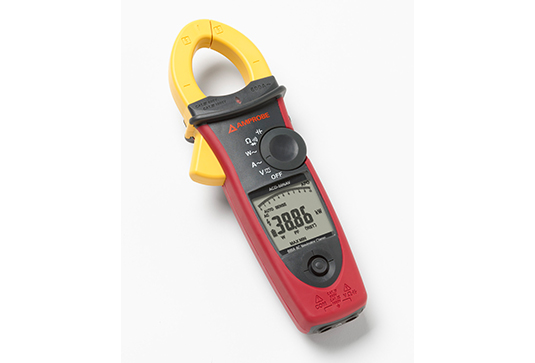

ACD-50NAV 真有效值钳形表
ACD-50NAV CAT IV 真有效值 NavigatorTM 钳形表
• 真有效值技术，提高多噪环境下的精度
• 测量高达1000 V交/直流电压、高达600A交流电流，以及电阻、频率、电容、功率因数、谐波畸变(THD)，以及从1次到25次的各次谐波
• 包括浪涌电流测量，以及3相电机的相序指示
• 非接触式电压检测，提高安全性
• 低通滤波器，支持测量变频驱动的电压和频率
• 通断性蜂鸣器，快速识别短路和开路
• 宽大明亮的背光照明数字屏幕，带有模拟指示
• 最大/最小值和智能数据保持
• 峰值保持，识别尖峰毛刺和瞬态
• 当钳口伸入昏暗的配电盘和接线盒时，钳口手电筒自动照明
• 自动关机功能，延长电池寿命
• 最大钳口开口尺寸支持直径高达37 mm的大导体
• 橡胶模压机身可有效吸收冲击——可承受1.2 m跌落
• CAT IV安全等级
• 含测试线、电池(已安装)、豪华便携包和用户手册
技术指标
| 特征 | ACD-50NAV | ACD-51NAV | ACDC-52NAV | ACDC-53NAV | ACDC-54NAV | 最佳精度 |
|---|---|---|---|---|---|---|
| 交流电流 | 100.00 A, 600.0 A | 100.00 A, 1000.0 A | +/- (1.5%读数 + 5个字) | |||
| 直流电流 | – | – | 100.00 A,
600.0 A |
– | 100.00 A, 1000.0 A | +/- (1.5%读数 + 5个字) |
| 交流电压 | 100.00 V, 1000 V | +/- (1.0%读数 + 5个字) | ||||
| 直流电压 | 100.00 V, 1000 V | +/- (0.7%读数 + 2个字) | ||||
| 电阻 | 1.0000 kÙ, 10.000 kÙ, 100.00 kÙ | +/- (1.0%读数 + 3个字) | ||||
| 频率 | 20.0 Hz 至 10 kHz | +/- (0.5%读数 + 3个字) | ||||
| 电容 | 4.000 µF, 4000 µF | +/- (1.9%读数 + 8个字) | ||||
| DCµA | – | 1000.0 µA | – | – | – | +/- (1.7%读数 + 2个字) |
| 温度 | – | -50°C 至 1000°C (-50°F 至 1832°F) | – | – | -50°C 至 1000°C (-50°F 至 1832°F) | +/- (1%读数 + 1ºC) |
| THD
(精确总谐波畸变) |
0.1% 至 100.0% | +/- (3.0%读数 + 10个字) | ||||
| 各次谐波 | 1 至 25 次 | – | ||||
| 功率 | 10 kW 至 600 kW | 10 kW 至 1000 kW | +/- (2.5%读数 + 5个字) | |||
| 功率因数 | -1.00 至 1.00 | +/- 3 度 | ||||
| 被测导体 | 直径高达 37 mm | 直径高达 40 mm | ||||
